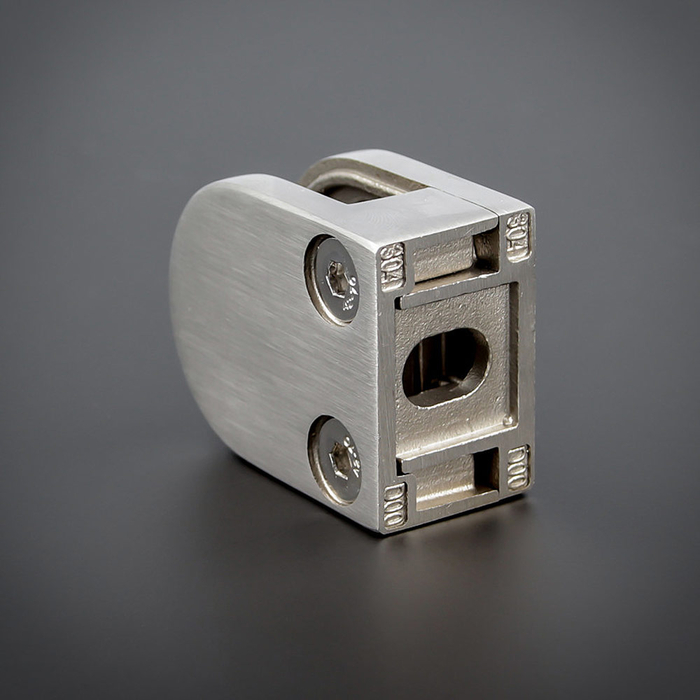

Die Produktbeschreibung für den Klemmhalter Edelstahl V2A 50 x 40 mm
Mit den Klemmhaltern in Edelstahl V2A 50 x 40 mm für 10 mm Plattenstärke können Sie unterschiedliche Platten befestigen. Schilder, PLEXIGLAS®, Acrylglas und Glasplatten können mittels der Halter an Wände, Decken oder auch Vierkantpfosten bzw. Rohren befestigt werden.
Durch den mitgelieferten Sicherungsstift kann der Klemmhalter sogar dazu verwendet werden, um Balkone oder Treppengeländer aus Acrylglas und Alu DIBOND® Platten zu befestigen. Das AbP-Zertifikat bescheinigt den Klemmhaltern ihre Verwendungstauglichkeit auf dem Bau.
Die Einsatzgebiete für den Klemmhalter Edelstahl V2A 50 x 40 mm
Die Klemmhalter sind aufgrund ihres erstklassigen Materials und eleganten Designs eine ausgezeichnete Lösung in folgenden Einsatzgebieten:
- In privaten Räumen
- Büros und Bürogebäude
- Öffentliche Gebäude
- Messen, Ausstellungen
- Hotel, Restaurants, Bars
- Handel und Gewerbe
- Glasindustrie
Mit ihrer zeitgemäßen Gestaltung und unkomplizierten Funktionsweise passen die Klemmhalter perfekt zu diesen Verwendungen - vorzugsweise an geraden Flächen wie Wänden, Decken, Vierkantpfosten oder Rohren:
- Balkone
- Treppengeländer
- Zur Montage von PLEXIGLAS®, Acrylglas, Glas, DIBOND®, Holz und Kunststoffen
Nützliche Infos über den Klemmhalter Edelstahl V2A 50 x 40 mm
Unsere Montagehinweise unterstützen Sie fachmännisch bei Ihrem Vorhaben.
Vorgehen bei Decken und Wänden:- Verwenden Sie eine Schraube mit einem Kopfdurchmesser von 11-15 mm (nicht im Lieferumfang enthalten)
- Bohren Sie ein Loch und verwenden Sie einen passenden Dübel
- Montieren Sie das Unterteil mit der Schraube an der gewünschten Stelle
- Verwenden Sie bei schweren Platten den Sicherungsstift
- Positionieren Sie die Platte und montieren Sie den Deckel der Klemmhalterung
Vorgehen bei Vierkantpfosten:
- Verwenden Sie zunächst einen M8 Gewindeschneider um das entsprechende Gewinde in den Vierkantpfosten zu schneiden. Alternativ können Sie eine Blindnietmutter verwenden. Achten Sie auf die richtige Größe der Mutter!
- Montieren Sie das Unterteil des Klemmhalters mittels der im Lieferumfang enthaltenen M8 x 20 mm Schraube an dem Vierkantpfosten oder einem vergleichbaren Träger
- Legen Sie das 10 mm Gummiplättchen auf die Unterseite des Klemmhalters. Das andere Gummiplättchen legen Sie in den Deckel des Halters
- Nun folgt die Montage der Platte: Falls es sich um eine schwere Platte handelt, empfehlen wir die Verwendung des mitgelieferten Sicherheitsstiftes. Dazu ist eine Bohrung mit einem Durchmesser von 10 mm notwendig (Kantenabstand 20 mm). Bei kleineren Schildern oder Ausschnitten ist eine Verwendung des Sicherungsstiftes nicht notwendig
- Im Anschluss werden die Platte positioniert und der Deckel mit einem Innensechskantschlüssel der Größe 4 verschraubt
Für die Decken- und Wandmontage benötigen Sie folgende Werkzeuge:
- Bohrmaschine mit passendem Bohrer für Schraubköpfe mit einem Durchmesser von 11 - 15 mm
- Passender Dübel für die verwendete Schraube
- 4er Innensechskantschlüssel für die Deckelschraube
Für die Pfostenmontage benötigen Sie folgende Werkzeuge:
- Gewindeschneider M8 oder Zange zum einpressen von Blindnietmuttern
- 4er Innensechskantschlüssel für die Deckelschraube
- 5er Innensechskantschlüssel für die Pfostenschraube
Technische Details für den Klemmhalter Edelstahl V2A 50 x 40 mm
Unter den technischen Details finden Sie kurz und übersichtlich relevante Angaben zum Produkt:
| Eigenschaften | Angaben |
| Allgemein: | |
| Material: | Edelstahl V2A |
| Anschluss: | flach (geeignet für die Montage an der Ebenen) |
| Oberfläche: | Korn 320 |
| Form: | Halbrund |
| Einsatzbereich: | Innen- und Außenbereich |
| Verwendung (Materialien): | PLEXIGLAS®, Alu DIBOND®, Holz, Kunststoffplatten, Acrylglas, Metall sowie Glas |
| Plattenstärke: | Geeignet für Platten mit einer Stärke von 10 mm |
| Zertifikate: | Allgemeines bauaufsichtliches Prüfzeugnis (AbP-geprüft) |
| Maße: | |
| Länge: | 50 mm |
| Höhe: | 40 mm |
| Bohrung für Wand- bzw Pfostenmontage: | 10 x 14 mm |
| Breite: | 26 mm |
| Plattenabstand (Platte zu Wand/Pfosten): | 20 mm |
| Lieferumfang: | 1 x Klemmhalter Edelstah 40 x 50 mm 2 x Gummieinlage für 10 mm Platten 1 x Schraube A2 M8 x 20 für Pfostenmontage 1 x Sicherungsstift für 9 - 10 mm Loch 2 x Deckelschraube M6 x 10 |
